প্রত্যাখ্যান Apron পরিবাহক

প্রত্যাখ্যান করা এপ্রোন পরিবাহক হল একটি ভারী-দায়িত্ব, ভারবহন পৃষ্ঠ হিসাবে ধাতব চেইন প্লেট সহ মজবুত ক্রমাগত পরিবাহক সরঞ্জাম।

অনুসন্ধান পাঠান

পণ্য পরিচিতি

প্রত্যাখ্যান Apron পরিবাহক কাজের নীতি

ট্রান্সমিশন ডিভাইসের মোটর প্রধান ড্রাইভ শ্যাফ্টকে রিডুসার এবং কাপলিং এর মাধ্যমে ঘোরাতে চালিত করে। একটি এপ্রোন কনভেয়ারের কাজগুলি খুব স্বজ্ঞাত, ক্রমাগত গতিতে একটি অনমনীয় "স্টিল ট্র্যাকের" অনুরূপ:
ধাতব প্লেটগুলি নিরাপদে চেইনের সাথে সংযুক্ত থাকে, যা একটি মোবাইল লোড{0}} বহনকারী প্ল্যাটফর্ম তৈরি করে। এই প্ল্যাটফর্মটি মজবুত ট্র্যাক বরাবর মসৃণভাবে স্লাইড করে, অবিচ্ছিন্নভাবে এটিতে থাকা উপাদানগুলিকে তার গন্তব্যে নিয়ে যায়।

বৈশিষ্ট্য

1. খিলান ভাঙ্গা, খাওয়ানো এবং গেট একত্রিত করা হয়.

2. খাওয়ানো ক্রমাগত, অভিন্ন, সময় এবং পরিমাণ করা যেতে পারে, এবং ধাপহীনভাবে সামঞ্জস্য করা যেতে পারে।

3. সহজ গঠন, সুবিধাজনক ইনস্টলেশন এবং নির্ভরযোগ্য অপারেশন.

4. ভাল সিলিং, স্থানীয় ধুলো অপসারণ বা অ্যান্টি-ভাইরাস নেই।

5. হালকা ওজন, কম শক্তি খরচ এবং কম শব্দ.

প্রযুক্তিগত পরামিতি

মডেল	ক্ষমতা t/h	উপাদান আকার মিমি	পরিবাহিত গতি m/s	পরিবাহক দৈর্ঘ্য মি
BL400	20	130	0.8-3	>10-20
BL500	25	150	0.8-3	>10-30
BL650	35	200	0.8-3	>10-40
BL800	55	280	0.8-3	>10-50

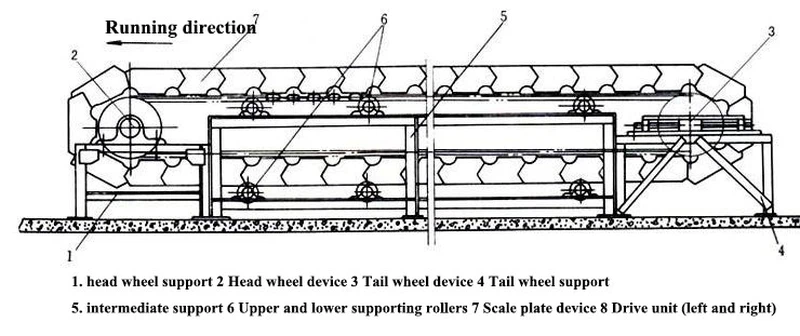

গঠন

apron conveyor working principle

এপ্রোন পরিবাহকের ড্রাইভিং ডিভাইস:ড্রাইভিং উপাদানগুলি প্রায়শই স্প্রোকেট, সকেট সহ ড্রাম চাকা, বিশেষ নখর চাকা এবং বিশেষ নখর আকৃতি সহ চেইন ক্রলার ডিভাইস গ্রহণ করে। টেনশনিং ডিভাইসের কাজ হল ট্র্যাকশন উপাদানের প্রাথমিক টান প্রাপ্ত করা। এপ্রোন কনভেয়ারে, প্রাথমিক উত্তেজনা অবশ্যই ড্রাইভ স্প্রোকেটের উইন্ডিং শাখায় ট্র্যাকশন উপাদানটির উত্তেজনাকে যথেষ্ট পরিমাণে তৈরি করতে হবে যাতে ট্র্যাকশন উপাদানটি ড্রাইভ স্প্রোকেট থেকে সঠিকভাবে ক্ষতবিক্ষত হতে পারে।

এপ্রোন পরিবাহকের ভিত্তি: এটি সাধারণত কোণ ইস্পাত বা চ্যানেল ইস্পাত দিয়ে ঢালাই করা হয় এবং এর মাথা এবং শেষ প্রান্তগুলি ড্রাইভিং ডিভাইস এবং টেনশনিং ডিভাইসগুলি ইনস্টল করার জন্য পৃথক ফ্রেমে তৈরি করা হয়; মাঝখানের সোজা-রেখার অংশটিকে সাধারণত 4 ~ 6m ধাতব কাঠামোর অংশে তৈরি করা হয় যাতে হাঁটার অংশটিকে সমর্থন করা হয়।

এপ্রোন কনভেয়ারের বেস প্লেট বহনকারী সদস্য:এটি কোণ ইস্পাত বা বিশেষ কাঠামোর অংশগুলিতে স্থির করা হয় এবং পরবর্তীটি ট্র্যাকশন সদস্যদের সাথে বেঁধে দেওয়া হয়। বেস প্লেটের কাঠামোগত রূপ পরিবহণকৃত পণ্যের ভৌত বৈশিষ্ট্য, পরিবহণ ক্ষমতা এবং বেস প্লেটে পণ্যের স্থান নির্ধারণের ফর্মের উপর নির্ভর করে, যার মধ্যে রয়েছে প্রান্তবিহীন তরঙ্গের ধরণ, প্রান্ত সহ তরঙ্গের ধরণ এবং প্রান্ত সহ গভীর প্রকার।

এপ্রোন কনভেয়ারের ফ্লেক চেইন:এটা ব্যাপকভাবে ব্যবহৃত চেইন একটি ধরনের. অভ্যন্তরীণ চেইনটি হস্তক্ষেপ ফিট সহ বুশিংয়ের শেষ মুখে স্থির করা হয়েছে, যখন বাইরের চেইনটি লক সহ পিন শ্যাফ্টে স্থির করা হয়েছে। অতএব, যখন চেইনটি স্প্রোকেটের উপর বাঁকানো হয়, তখন পিন শ্যাফ্ট এবং বুশিংয়ের মধ্যে ঘর্ষণ ঘটে, চাপ বিতরণ পৃষ্ঠটি বড় এবং যৌথ পরিধান ছোট। একই সময়ে, চিপ চেইন আরও প্রভাব প্রতিরোধী, নির্ভরযোগ্য এবং স্থিতিশীল। এর অসুবিধা হ'ল এটি কেবল প্লেটে লম্বভাবে বাঁকতে পারে, অন্য দিকে বাঁকানো ক্রিয়া সহ্য করতে পারে না এবং চেইন জয়েন্টটি ধুলোর প্রতি সংবেদনশীল, পরিধান করা সহজ এবং খরচ বেশি। চিপ চেইনের অংশগুলি জোড়ায়, তাই পরিবাহকের উপর চেইন প্রভাব সমান।

আবেদন

ধাতব শিল্প: সিন্টারযুক্ত আকরিক, পেলেটাইজড আকরিক এবং কোকের উচ্চ তাপমাত্রা পরিবহণ; ইস্পাত তৈরির প্ল্যান্টে ইস্পাত ইঙ্গট এবং ক্রমাগত ঢালাই বিলেটের পরিবাহিত করা।

খনির শিল্প: ক্রাশার থেকে কাঁচা আকরিক এবং নুড়ির মতো মোটা এবং ভারী উপকরণ পরিবহন করা।

কয়লা শিল্প: কাঁচা কয়লা এবং ধোয়া কয়লা পরিবহন করা।

সিমেন্ট শিল্প: চুনাপাথর এবং ক্লিংকারের মতো বাল্ক উপকরণ বহন করা।

অটোমোটিভ ম্যানুফ্যাকচারিং: অ্যাসেম্বলি লাইনের বিভিন্ন ওয়ার্কস্টেশনের মাধ্যমে সাদা রঙে গাড়ির বডি (BIW) সঠিকভাবে পৌঁছে দেওয়া।

ভারী-লোড লোডিং এবং আনলোডিং: বন্দর এবং ডকগুলিতে বাল্ক শিপ লোডার এবং আনলোডার৷

এপ্রোন পরিবাহক নির্বাচন করার সময়, নিম্নলিখিত নোট করুন:

1. স্ল্যাট পরিবাহক তার নিজস্ব উত্পাদন শর্ত বিবেচনা করে। বিভিন্ন শিল্পে স্ল্যাট কনভেয়রগুলির অ্যাপ্লিকেশনগুলি আলাদা। বৃহৎ ইলেক্ট্রোমেকানিক্যাল শিল্পের জন্য যেমন অটোমোবাইল এবং বাড়ির যন্ত্রপাতি, ভারী-ডিউটি অ্যাপ্রোন কনভেয়র নির্বাচন করা উচিত, এবং খাদ্য এবং ইলেকট্রনিক্সের মতো শিল্পগুলিকে হালকা চেইন পরিবাহক বেছে নেওয়া উচিত।

2. স্ল্যাট পরিবাহক কনভেয়িং উপাদানের প্রয়োজনীয়তা নির্ধারণ করে। এপ্রোন কনভেয়ারের চেইন প্লেটটি পলিপ্রোপিলিন, পলিথিন, অ্যাসিটাল, নাইলন, স্টেইনলেস স্টিল ইত্যাদি দিয়ে তৈরি; অ্যাপ্রোন পরিবাহকের ফ্রেম স্টেইনলেস স্টীল, উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ, কার্বন স্টিল প্লেট বাঁকানো, কার্বন স্টিল চ্যানেল, ইত্যাদির সমন্বয়ে গঠিত, আপনি যে উপাদানটি পরিবহন করছেন তার বৈশিষ্ট্যগুলির জন্য উপযুক্ত শীট উপাদান চয়ন করুন৷

3. স্ল্যাট পরিবাহক কনভেয়িং দিক নির্ধারণ করে। বিভিন্ন পরিবাহক নির্দেশাবলী অনুযায়ী, স্কেল প্লেট পরিবাহক রৈখিক ফসফরাস প্লেট পরিবাহক লাইন, আরোহণ ফসফরাস প্লেট পরিবাহক, বাঁক চেইন প্লেট পরিবাহক, উল্লম্ব ফসফরাস প্লেট পরিবাহক, বাঁকা ফসফরাস প্লেট পরিবাহক, একটি রৈখিক ফসফরাস প্লেট পরিবাহক বিভক্ত। ইত্যাদি. . সাইটের স্থান বৈশিষ্ট্য অনুযায়ী পরিবাহিত দিক নির্বাচন করুন।

4. স্ল্যাট পরিবাহকের মৌলিক পরামিতি নির্ধারণ করুন। প্রস্থ, উচ্চতা, ব্যবধান, দৈর্ঘ্য, পরিবাহকের গতি এবং বহন ক্ষমতা প্রযোজকের চাহিদা অনুযায়ী সেট করা যেতে পারে।

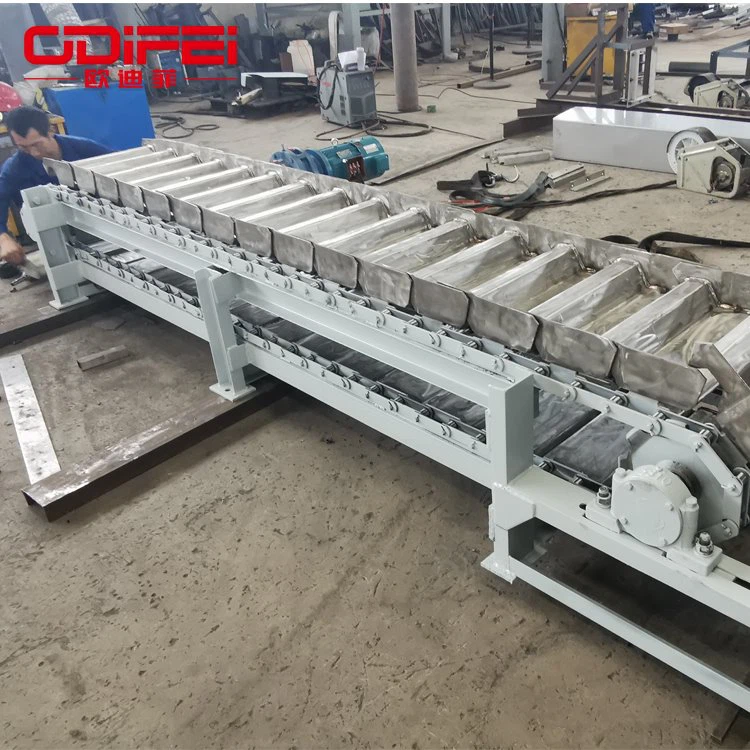

বিভিন্ন প্রকার

apron conveyor system

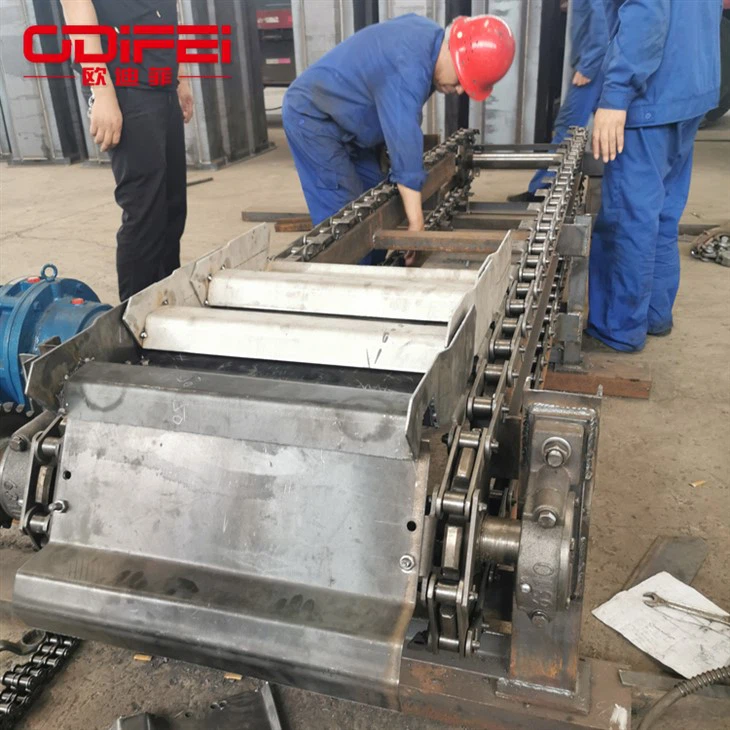

কনভেয়িং প্লেটের ধরন

apron conveyor belt

plate conveyor

অংশ পরা

না.	নাম	পরিমাণ	মন্তব্য	না.	নাম	পরিমাণ	মন্তব্য
1	ফ্লেক হপার		চাহিদা অনুযায়ী	4	ট্রান্সমিশন বড় sprocket	1 টুকরা
2	চেইন		চাহিদা অনুযায়ী	5	ড্রাইভ চেইন		চাহিদা অনুযায়ী
3	ট্রান্সমিশন ছোট sprocket	1 টুকরা		6	পিন		চাহিদা অনুযায়ী

পণ্য নির্বাচনের জন্য নির্দেশাবলী

মডেল নির্বাচনের জন্য প্রয়োজনীয় মূল তথ্য
উপাদানের বৈশিষ্ট্য: কণার আকার, বাল্ক ঘনত্ব, তাপমাত্রা
কনভেয়িং আউটপুট: প্রতি ইউনিট সময় পরিবহন ভলিউম (টন/ঘন্টা)
পরিবাহিত দূরত্ব এবং বিন্যাস: অনুভূমিক দৈর্ঘ্য, উত্তোলন উচ্চতা, বাঁক কোণ এবং রুট লেআউট স্কেচ
ড্রাইভের ধরন: বাম-মাউন্ট করা/ডান-মাউন্ট করা, পাওয়ার প্রয়োজনীয়তা
